Critiques sur les scanners de laboratoires dentaires

Les traitements et les prothèses dentaires modernes sont sensiblement différents de ce qu’ils étaient il y a dix ans. Chaque année, non seulement de nouveaux médicaments et des matériaux d’obturation plus modernes et de meilleure qualité apparaissent, mais les méthodes de fabrication de toutes sortes de structures dentaires – couronnes, prothèses, bridges, aligneurs, etc.

Avec le développement de la technologie informatique, les dentistes ont la possibilité d’améliorer considérablement la qualité de leurs services, en appliquant les derniers développements dans ce domaine. Tout d’abord, nous parlons de l’introduction de la modélisation tridimensionnelle dans le processus de traitement.

La technologie CAD / CAM est largement utilisée dans une grande variété de domaines, de l’ingénierie à la bijouterie, en passant par le design et la médecine.

Cette abréviation signifie ce qui suit :

• CAO – Conception assistée par ordinateur (application de la conception par ordinateur).
• CAM – Computer-Aided Manufacturing (fabrication assistée par ordinateur).

Actuellement, cette méthode de création d’une future prothèse (couronne, bridge, etc.) à partir d’un modèle tridimensionnel est de plus en plus populaire et demandée, supplantant la méthode manuelle de fabrication. Et ce n’est pas étonnant, car elle est beaucoup plus précise, plus rapide et de haute qualité.

Système CAO / FAO en dentisterie

Les systèmes de CAO/FAO peuvent travailler avec différents matériaux – aussi bien avec les céramiques connues qu’avec le zirconium et le dioxyde d’aluminium, le titane, l’acier, les alliages métalliques et même les plastiques.

Le processus lui-même comprend plusieurs phases :

1. Scanner la cavité buccale du patient.
2. Traitement du modèle 3D obtenu à l’aide d’un programme spécial.
3. Envoi des données à une machine CNC pour le tournage automatique du produit souhaité.

Les couronnes et prothèses dentaires réalisées de cette manière sont beaucoup plus confortables et parfaites que lorsqu’on utilise la méthode du moulage. Elles sont créées en tenant compte de toutes les caractéristiques individuelles du client : la structure de la mâchoire, la position des dents, leur forme anatomique, leur taille, etc., ce qui n’était pas toujours possible auparavant. En outre, la procédure elle-même prend beaucoup moins de temps – littéralement une seule visite, sans avoir à passer par la désagréable procédure de prise d’empreintes. Dans la technologie CAD / CAM, cette fonction est assumée par un scanner 3D intra-oral. Pour de nombreux patients, cette alternative est devenue la seule possible, car la prise d’empreintes pouvait provoquer une gêne importante. En outre, il fallait attendre plusieurs jours que le prothésiste fabrique les couronnes, et marcher avec les dents préparées, ce qui en soi n’est pas très agréable.

Il convient également de noter que le tournage automatique des couronnes selon un modèle informatique en 3D permet d’éviter toute imprécision dans la fabrication, toute déformation au cours du processus, tout rétrécissement après et autres problèmes similaires. Le programme lui-même calcule tous les paramètres nécessaires au fonctionnement d’une toupie électronique et le fait de manière irréprochable. Le résultat est exactement le produit (en termes de forme, de couleur, de taille et de proportions) qui est idéal pour le patient et le médecin n’a pas besoin d’ajuster et de modifier quelque chose, comme cela arrivait souvent auparavant.

Meulage d’un bridge dentaire sur une fraiseuse

La modélisation informatique permet non seulement de créer des modèles anatomiquement précis de prothèses dentaires, de couronnes, etc., mais aussi de prévoir leur utilisation ultérieure. Souvent maintenant, en plus de l’abréviation CAD / CAM, vous pouvez en voir une autre – CAE (Computer-Aided Engineering) – un programme d’analyse d’ingénierie de produits qui vous permet d’évaluer la fiabilité d’une structure sous charge.

Quoi qu’il en soit, l’utilisation d’un modèle 3D est le moyen le plus avancé techniquement de créer une prothèse anatomiquement adaptée que la dentisterie moderne puisse offrir. Les scanners 3D intra-oraux et de laboratoire sont des outils indispensables à sa mise en œuvre.

Scanners intra-oraux

Comme mentionné ci-dessus, il faut utiliser un scanner 3D pour créer un modèle 3D de la dentition. Les données peuvent être “prélevées” aussi bien à partir d’empreintes prêtes à l’emploi (scanners de laboratoire), que directement dans la cavité buccale du patient. Cette dernière option est préférable, sauf si le passage du faisceau pose des difficultés (endroits difficiles à atteindre). Cela se fait à l’aide de scanners 3D intra-oraux, qui permettent d’obtenir en quelques minutes toutes les mesures nécessaires à la construction d’un modèle tridimensionnel. En même temps, la personne n’est exposée à aucune influence désagréable – la procédure est absolument indolore.

Application du scanner 3D intra-oral

Avant l’invention et l’introduction des scanners intra-oraux dans la pratique médicale, les empreintes dentaires devaient être obtenues à l’aide d’une masse plastique se solidifiant, ce qui causait beaucoup de désagréments aux patients. En outre, le matériau pouvait se rétracter légèrement, se déformer, ce qui nuisait à la précision de la reproduction des prothèses dentaires. Et par la suite, elles devaient être essayées et ajustées plusieurs fois. Le scannage 3D, quant à lui, permet d’obtenir l’image la plus détaillée – une empreinte numérique, sans aucune déformation.

Au départ, tous les scanners intra-oraux étaient de type fermé, c’est-à-dire qu’ils ne pouvaient interagir qu’avec des fraiseuses de la même marque. Désormais, les photos prises à leur aide peuvent être utilisées sur n’importe quel appareil, sans restriction. Il est donc possible de sélectionner individuellement les équipements, tant pour le scannage que pour la fabrication des futures couronnes.

Comment fonctionnent-ils ?

Les scanners intra-oraux sont assez compacts et légers et sont également faciles à utiliser, malgré toute leur complexité technique.

Le dentiste dirige un faisceau lumineux vers chaque dent (ou vers la partie de la mâchoire qui en a besoin) et celui-ci, en réfléchissant, transmet les données à l’écran du moniteur, où une image tridimensionnelle en 3D est construite en temps réel. La transformation d’un signal en continu en une image se fait grâce à un logiciel spécial, qui construit d’abord un nuage de points sur la base des données reçues, puis crée un modèle tridimensionnel à partir de celles-ci. L’avantage d’une telle image est également qu’elle peut être contrôlée : détailler, tourner dans différentes directions, modifier, mettre en évidence certaines parties, etc. Tout cela facilite grandement la tâche des spécialistes, leur permettant de créer immédiatement la structure souhaitée et de l’envoyer au travail. Et dès la deuxième visite, le client pourra obtenir ce qu’il est venu chercher.

La procédure de numérisation 3D est absolument indolore pour le patient.

Les scanners intra-oraux peuvent être utiles non seulement aux orthopédistes, mais aussi aux chirurgiens, aux orthodontistes et aux thérapeutes. Sur la base de l’image 3D obtenue, vous pouvez fabriquer des inlays, des couronnes, des bridges, des prothèses, des aligneurs, effectuer des restaurations de haute qualité, poser des facettes, etc.

Il existe un grand nombre de ces appareils 3D sur le marché – de différentes marques et modèles, mais nous avons sélectionné pour l’analyse les appareils de la meilleure qualité, raisonnablement abordables et éprouvés.



Scanner 3D intra-oral Medit i500

Medit i500

Spécifications

• Entreprise de fabrication : Medit, Corée du Sud.
• Technologie : 3D-in-motion, streaming en couleur.
• Dimensions : Pointe : 18×15,2mm ; longueur totale : 266 mm.
• Interface de connexion : USB 3.0
• Format de fichier : STL.
• Poids (sans emballage) : 276 g.

Le Medit i500 est l’un des meilleurs de son segment.

Avantages:

• Équipé de 2 caméras qui “capturent” instantanément l’image grâce à la haute résolution.
• L’algorithme de balayage intelligent permet de prendre des images en continu, reflétant avec précision la structure des dents et des tissus mous environnants.
• Il est possible de transférer la couleur dans toutes les variétés de nuances.
• Disponibilité de logiciels professionnels qui permettent non seulement de simplifier au maximum le travail du dentiste, mais aussi de traiter les données obtenues avec une grande qualité, d’analyser l’occlusion et de la corriger si nécessaire, et bien plus encore.
• Il appartient à un type ouvert de scanners 3D, ce qui permet d’exporter des fichiers et de les traiter dans n’importe quel logiciel.
• Il est léger et compact, ce qui permet un balayage confortable.
• Fonctionne sans poudres ni sprays.

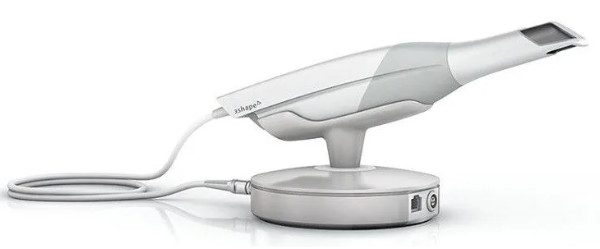

Scanner 3D intraoral 3Shape TRIOS 3 Basic Pod

3Shape TRIOS 3 Basic Pod

Spécifications

• Entreprise de fabrication : 3Shape, Danemark.
• Technologie de numérisation : TRIOS 3.
• Précision de balayage : 4,5 +, 0,9 μm.
• Dimensions : 42x274x120 mm.
• Interface de connexion : USB 3.0
• Format des fichiers : DCM, STL.
• Poids (sans emballage) : 373 g sans support.

Le TRIOS 3 Basic Pod est un scanner 3D intra-oral compact mais très technique.

Avantages:

• Grande vitesse et précision de numérisation.
• Conception ergonomique et légère.
• Logiciel professionnel doté d’une interface intuitive et de nombreuses options.
• Compatible avec tout ordinateur ou portable (via le port USB).
• Transfert d’une photo couleur.

La livraison comprend, outre tout ce qui est nécessaire au fonctionnement de l’appareil, 5 embouts amovibles pouvant être autoclavés, un support spécial et un kit de calibrage des couleurs.

Planmeca Emerald intraoral 3D scanner



Planmeca Emerald

Spécifications

• Entreprise de fabrication : Planmeca Oy, Finlande.
• Technologie de balayage : triangulation projetée, où 3 faisceaux laser sont impliqués – rouge, bleu, vert.
• Précision du balayage : 10 microns.
• Dimensions : 41x45x249 mm.
• Interface de connexion : USB 3.0.
• Format des fichiers : STL, PLY.
• Poids (sans emballage) : 235 g.

Petit, léger et ultra-rapide, le scanner intra-oral Planmeca Emerald est doté de la toute dernière technologie de numérisation et de traitement.

Avantages:

• Vitesse et précision élevées : vous pouvez obtenir une image 3D détaillée de l’ensemble de la mâchoire en quelques minutes seulement.
• Aspect moderne et légèreté : grâce à son design ergonomique et à ses propriétés esthétiques élevées, le scanner 3D est non seulement pratique, mais aussi agréable à utiliser.
• Anti-buée : Cette fonction élimine toute interférence avec l’appareil.
• Reproduction précise des couleurs : Des caméras à haute résolution permettent une imagerie volumétrique pleine teinte et l’utilisent pour simuler de manière réaliste les futures restaurations et couronnes.
• 2 types d’embouts autoclavables : l’un est standard, l’autre est plus fin, pour travailler avec des patients de petite taille, ainsi que pour mieux visualiser les endroits difficiles à atteindre (dents postérieures, espaces interdentaires, etc.).
• La possibilité d’importer et d’exporter les fichiers obtenus : Les modèles 3D sont traduits aux formats STL et PLY, ce qui permet de les échanger facilement si nécessaire, sans complications et sans l’intervention de services tiers.
• Variabilité d’utilisation : peut être utilisé avec une pédale.

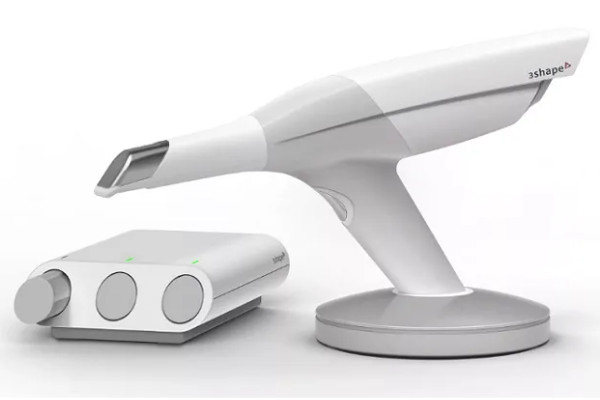

Scanner 3D intra-oral 3Shape TRIOS 3 Pod

3Shape TRIOS 3 Pod

Spécifications

• Entreprise de fabrication : 3Shape.
• Technologie de numérisation : TRIOS 3.
• Précision de balayage : 4,5 ± 0,9 μm.
• Dimensions : 42x274x120 mm.
• Interface de connexion : USB 3.0
• Format des fichiers : DCM, STL.
• Poids (sans emballage) : 373 g (sans support).

Scanner 3D intra-oral de haute qualité capable d’obtenir des empreintes numériques précises de toutes les dents, sans distorsion ni perte de clarté de l’image.

Avantages

• Efficacité : quelle que soit la position du patient (droite ou inclinée), le scanner transmettra avec précision tous les détails de la dentition, même les dents masticatrices.
• La technologie de balayage ultra-rapide brevetée garantit des images précises en un minimum de temps : vous pouvez obtenir une empreinte numérique de l’ensemble de la mâchoire en quelques minutes seulement.
• Facilité d’utilisation : L’interface intuitive et le design ergonomique du scanner le rendent très facile à utiliser.
• Système d’échange de fichiers ouvert : le modèle panoramique 3D peut être facilement exporté pour être utilisé par d’autres spécialistes – orthodontistes, thérapeutes, orthopédistes, voire un laboratoire tiers.
• Numérisation sans poudre : Cet appareil ne nécessite pas de poudre de matage pour obtenir une image de haute qualité, ce qui rend l’ensemble du processus plus confortable et plus simple.

Le Pod 3Shape TRIOS 3 se distingue du Pod 3Shape TRIOS 3 Basic, dont nous avons parlé plus haut, par un grand nombre d’options et un maximum de détails de l’objet numérisé.

Parmi ses avantages indéniables :

• Qualité haute résolution : le scanner dispose d’une option permettant de reconnaître et de reproduire la couleur des dents, ce qui permet au médecin de choisir plus facilement la bonne teinte pour les restaurations, les couronnes ou les facettes.
• Mouvement spécifique du patient : Permet d’enregistrer le mouvement de la mâchoire du patient.
• Visualisateur de traitement orthodontique : vous permet de voir comment vos dents seront après avoir porté un appareil dentaire ou des gouttières.
• Design du sourire : le scanner permet non seulement d’obtenir des données complètes sur l’état de la cavité buccale, mais aussi de projeter le résultat final du travail pour créer un beau sourire et de le superposer à la photo du patient pour une démonstration visuelle.
• La possibilité de suivre l’évolution de la dentition à chaque visite grâce à la fonction “Suivi du patient”.
• La capacité de numériser différents types de moulages, y compris ceux en plâtre ou en polymères.

Scanners 3D de laboratoire

Outre les scanners intra-oraux, il existe un autre type de scanners dentaires 3D. Ils sont appelés scanners de laboratoire parce qu’ils prennent des photos non pas d’un patient, mais dans un laboratoire dentaire, en scannant une empreinte en plâtre réalisée de manière standard.

À l’aide d’une lumière structurée directionnelle, le scanner recueille un nuage de points – les coordonnées d’un objet dans l’espace – et construit un modèle 3D sur cette base. Tout cela est fait par l’appareil automatiquement, sans intervention humaine. Un logiciel spécial analyse les informations reçues et crée une image numérique sur l’écran du moniteur.



L’utilisation de scanners 3D de laboratoire chez les dentistesy

L’avantage de cette méthode de numérisation est sa grande précision. Puisque dans ce cas les conditions sont assez favorables : bon éclairage, accès complet à toutes les parties de l’objet, son immobilité, alors la qualité des images est excellente. Chaque détail est restitué le plus fidèlement possible, sans déformation. Il est vrai que les moulages en plâtre ne fournissent pas d’informations sur la couleur réelle des dents. Par conséquent, le médecin choisira directement la couleur et la nuance souhaitées pour la prothèse ou la restauration. Cependant, la plupart des scanners 3D de laboratoire disposent de fonctions qui permettent d’effectuer toute correction de couleur de l’image et d’autres options grâce auxquelles vous pouvez “affiner” un modèle 3D en fonction de la tâche à accomplir.

Les scanners 3D de laboratoire, comme les scanners intra-oraux, contribuent à améliorer considérablement la qualité des services dentaires, et aucune bonne clinique ne peut désormais se passer d’un tel équipement. Si vous envisagez d’acheter un tel appareil ou de remplacer un scanner 3D obsolète ou dépassé, alors prêtez attention aux modèles dont nous allons parler ci-dessous.

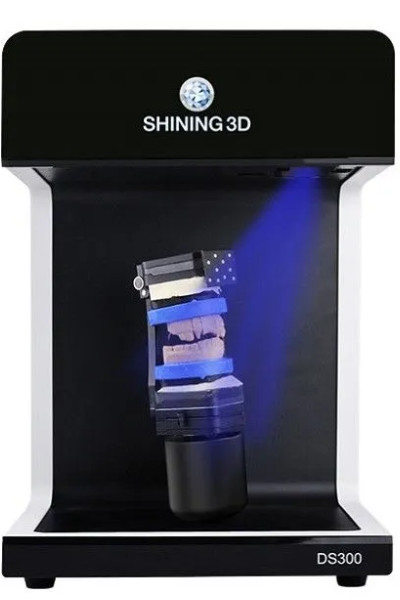

Scanner 3D de laboratoire Shining 3D AutoScan-DS300

Shining 3D AutoScan-DS300

Spécifications:

• Entreprise de fabrication : Shining 3D, Chine.
• Technologie de balayage : lumière bleue structurée.
• Précision du balayage : <10 mcr.
• Appareil photo : 3.0MP
• Interface de connexion : USB 3.0
• Format des fichiers STL, OBJ.
• Poids : 26 kg.
• Dimensions : 500x356x320 mm.

Un scanner 3D de laboratoire universel avec une grande précision de numérisation, capable de numériser des surfaces même éblouissantes, y compris des produits en métal et en cire, ainsi que des empreintes dentaires de tous types, en utilisant la lumière bleue.

Avantages:

• Rapidité du balayage et de l’analyse des données.
• Disponibilité de 2 caméras haute résolution (3 Mp).
• Possibilité de scanner le modèle dans l’articulateur.
• Logiciel doté d’une interface conviviale et de la possibilité de convertir les données en un articulateur virtuel.
• Taille compacte et design élégant.
• Transfert complet de la texture de l’objet et de toutes les nuances de couleur.
• Numérisation sans l’utilisation de poudre.
• Fonctionnement en mode préréglé, l’appareil est configuré et calibré automatiquement.
• Grande surface de balayage.
• Niveau de détail élevé.

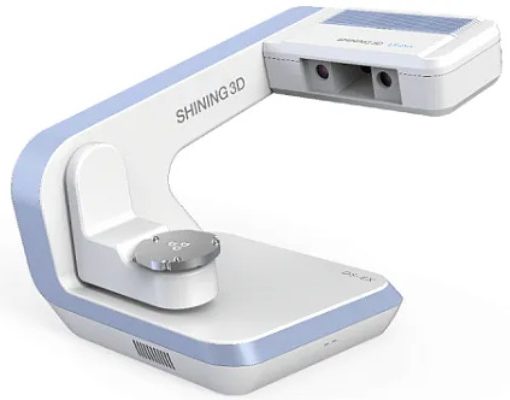

Scanner 3D de laboratoire AutoScan DS-EX PRO



AutoScan DS-EX PRO

Spécifications:

• Entreprise de fabrication : Shining 3D, Chine.
• Technologie de balayage : lumière structurée.
• Précision du balayage : jusqu’à 10 micromètres.
• Appareil photo : 1,3 Mp.
• Interface de connexion : USB 3.0
• Format des fichiers STL, OBJ.
• Poids : 5 kg.
• Dimensions (sans emballage) : 260x270x420 mm.

Un scanner 3D assez budgétaire, très facile à utiliser, compact et fiable.

Avantages:

• Compatible avec presque tous les systèmes ouverts de CAO/FAO, ainsi qu’avec les articulateurs de différentes marques.
• Il existe une option pour la numérisation en couleur et en noir et blanc.
• Fonctionne sans poudre.
• Transfère la texture de l’objet scanné.
• Numérise toutes les empreintes, tampons, modèles (en plâtre et en cire), y compris dans un articulateur, etc.
• Peut travailler même en cas de faible luminosité et de surfaces réfléchissantes.
• Très compact et léger (seulement 5 kg).
• Le logiciel Autoscan DS-EX PRO est présenté en russe et possède une fonction de sélection de l’interface utilisateur : pour les laboratoires et les cliniques (version simplifiée). En outre, il est entièrement intégré à Exocad, de sorte qu’il n’y a aucune perte de qualité d’image lors de la conversion.
• Le kit comprend divers supports pour les matrices, les empreintes, les adaptateurs, les supports pour différents types de balayage, de la plasticine pour la fixation, un chiffon pour les optiques, des câbles, un panneau de calibrage, etc.
• La partie supérieure du scanner est amovible, de sorte qu’elle peut être remplacée par une version actualisée si nécessaire.
• La fonction de numérisation rapide de l’occlusion permet de numériser l’empreinte sans rotation.

Faut-il acheter un scanner 3D pour la dentisterie ?

Les technologies modernes facilitent et simplifient considérablement tout processus technologique, et cela est particulièrement visible dans un domaine tel que la dentisterie. Tous les types de couronnes, de ponts, de prothèses et d’autres structures dentaires créés avec la participation d’un scanner 3D sont obtenus de manière beaucoup plus précise et plus parfaite qu’avec la méthode de fabrication standard par prise d’empreinte.

Tôt ou tard, les anciennes méthodes de travail deviennent improductives. C’est pourquoi les entreprises qui veulent rester dans l’air du temps et bénéficier de la confiance de leurs clients essaient de tirer le meilleur parti des derniers développements techniques. C’est le seul moyen de rester compétitif et d’améliorer la qualité de vos services.

Les scanners de laboratoire et intra-oraux sont des équipements qui rendent le travail du dentiste beaucoup plus confortable et efficace. Les possibilités de modélisation tridimensionnelle vous permettent d’effectuer diverses manipulations avec le modèle obtenu et d’obtenir un résultat idéal qui ne doit pas être refait ultérieurement. Cela permet d’économiser à la fois le temps du médecin et l’argent des clients.

Pour ceux qui n’arrivent pas à se décider sur le choix d’un modèle approprié de scanner 3D dentaire, nos spécialistes vous diront quels sont les avantages et les inconvénients de chacun des appareils que nous avons présentés, et vous donneront également des explications détaillées sur toutes les autres questions liées au paiement et à la livraison. Pour ce faire, vous pouvez remplir un formulaire spécial sur notre site web, ou nous contacter à l’un des contacts indiqués .
