Tampons d’impression magnétiques pour imprimantes SLA : Des accessoires ingénieux à petit prix

Il peut être difficile de décoller les impressions en résine de la plaque de construction en raison de la bonne adhérence. Les tampons magnétiques promettent un remède pour environ 20 euros. TechStage révèle pourquoi l’investissement en vaut la peine.



Ce guide fait partie de notre univers thématique sur les imprimantes 3D. Outre les imprimantes FDM telles que la Creality CR-200B (rapport de test) et l’Anet A8 Plus (rapport de test), nous testons également des imprimantes SLA telles que l’Anycubic Mono X (rapport de test) ou la chambre de lavage et de séchage UW-01 de Creality (rapport de test). Nous publions également ici des conseils généraux, tels que des fichiers STL gratuits : Modèles gratuits pour l’imprimante 3D ou le guide d’achat de résine pour les imprimantes 3D : Flexible, extra stable ou lavable .

Dans notre article Top 10 : Les meilleures imprimantes 3D pour filament et résine en comparaison , nous montrons quels appareils ont été les plus convaincants lors des tests individuels.

Cette fois, nous nous intéressons à un accessoire bon marché et très pratique pour les imprimantes SLA : les pistes d’impression flexibles et magnétiques.

fonctionnalité

L’expérience a montré que les produits d’impression SLA finis sont très solidement fixés à la plaque d’impression et ne peuvent souvent être retirés qu’au prix d’un effort considérable. Si vous ne le faites pas avec soin, vous risquez d’endommager l’objet et la plaque d’impression. Avec un peu de chance, il s’agit de petits défauts optiques sur la face inférieure des impressions. Mais avec un peu de malchance, des parties peuvent se détacher et le résultat peut être complètement détruit.

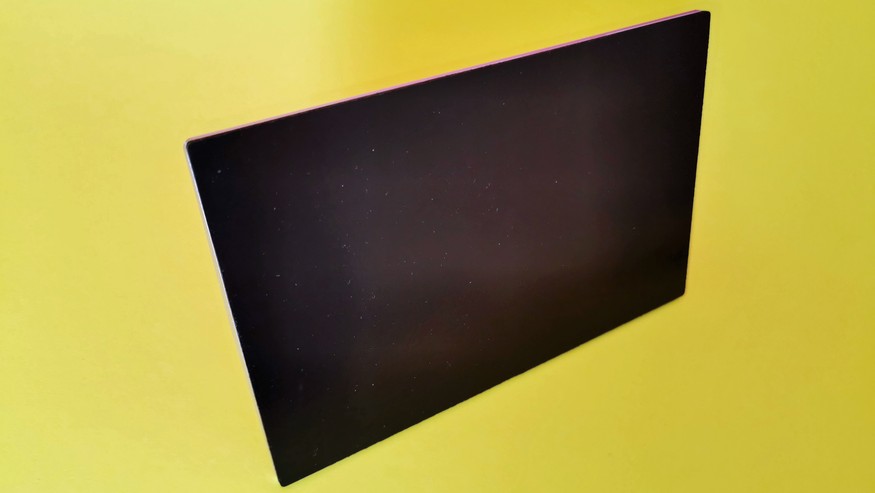

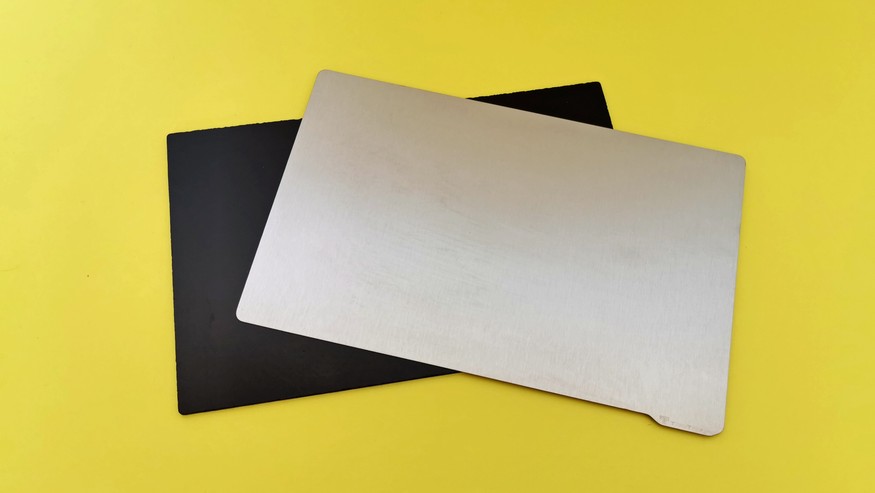

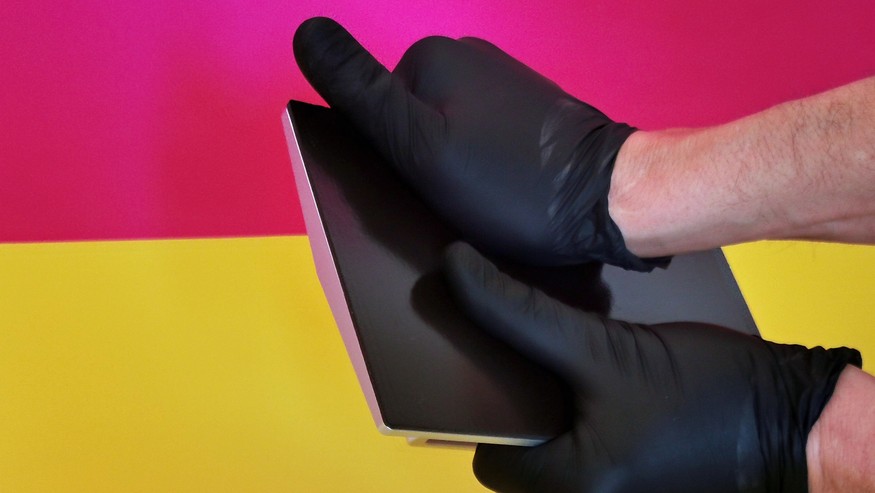

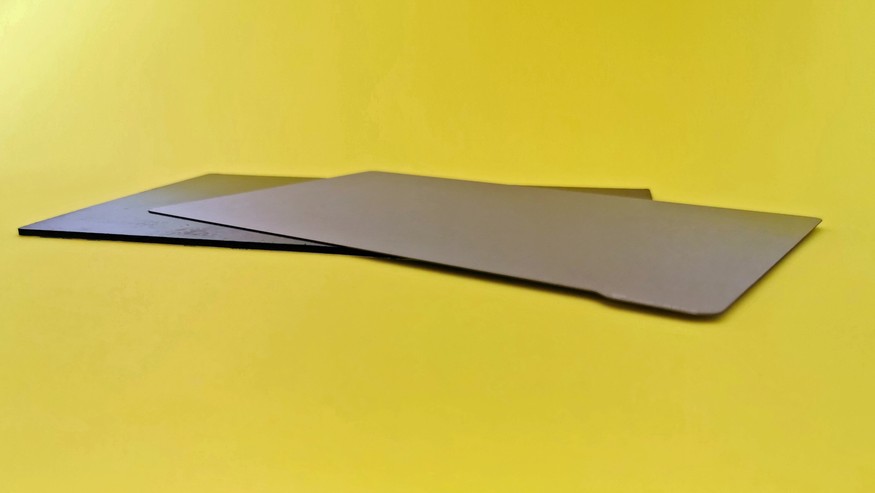

C’est précisément à ce moment-là que les plaques de pression flexibles entrent en jeu. Une feuille magnétique autocollante est placée sur la plate-forme d’impression standard et le tampon d’impression magnétique se trouve par-dessus. Celui-ci est constitué d’une fine feuille d’acier et est donc flexible. Après le processus d’impression, cette feuille d’acier est retirée et légèrement pressée. Cela devrait permettre de libérer les objets imprimés sans aucun effort.

Étendue de la livraison et de l’installation

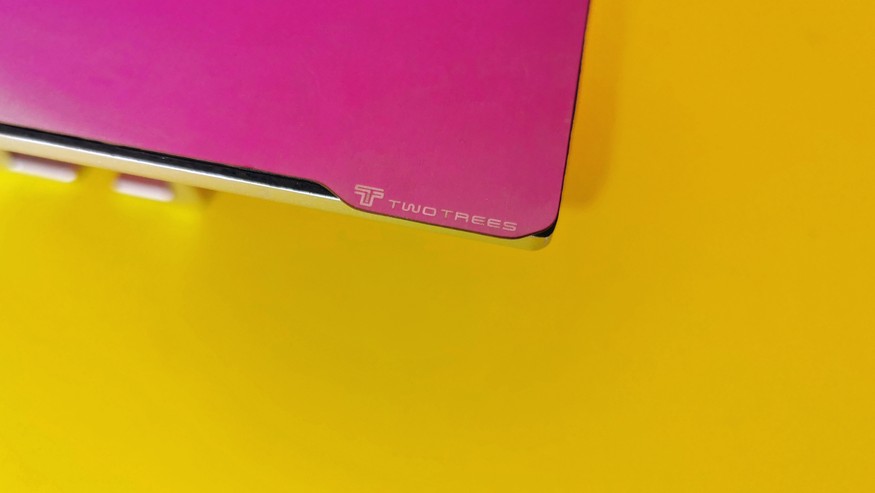

Nous avons commandé un tel tirage pour l’Anycubic Mono X (rapport de test) sur Ebay. Nous n’avons pas trouvé de spécification du fabricant dans l’offre. Rétrospectivement, notre plaque en acier flexible s’est avérée être un produit du fabricant Two Trees, qui nous avait déjà fourni l’imprimante FDM Sapphire Plus (rapport d’essai) à la rédaction.

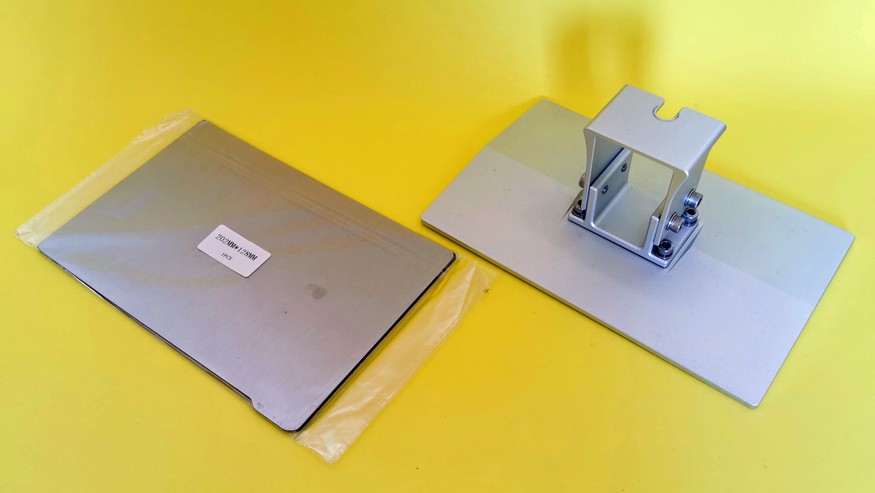

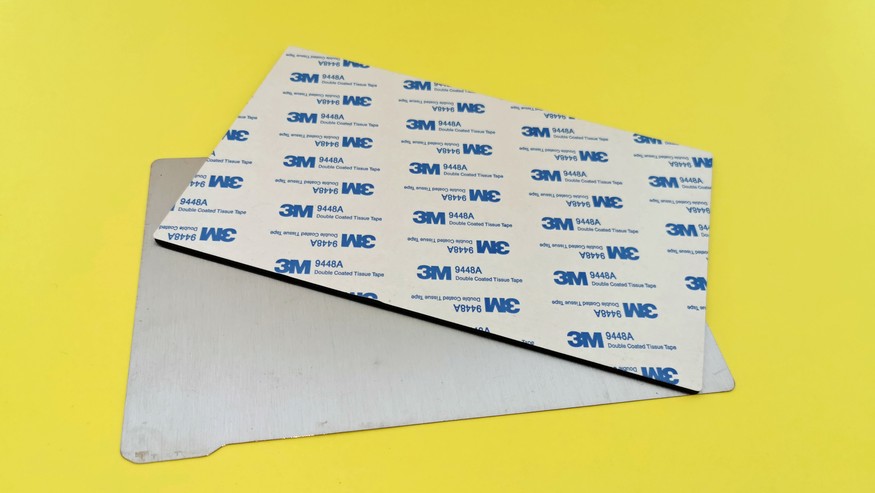

L’étendue de la livraison se limite à l’essentiel. Notre colis ne contient que le tampon magnétique autocollant et le tampon d’impression en tôle d’acier qui y est fixé. Les instructions ou une note contenant des liens supplémentaires ne sont pas incluses. Cela ne semble pas très grave, puisque le produit est largement explicite. Néanmoins, nous aurions aimé avoir quelques indications, car il y a des points pendant l’installation auxquels vous devez absolument faire attention.

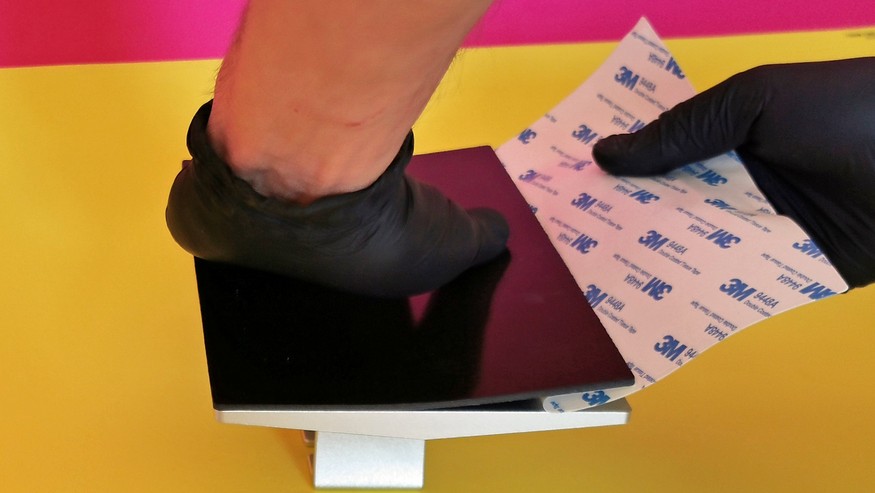

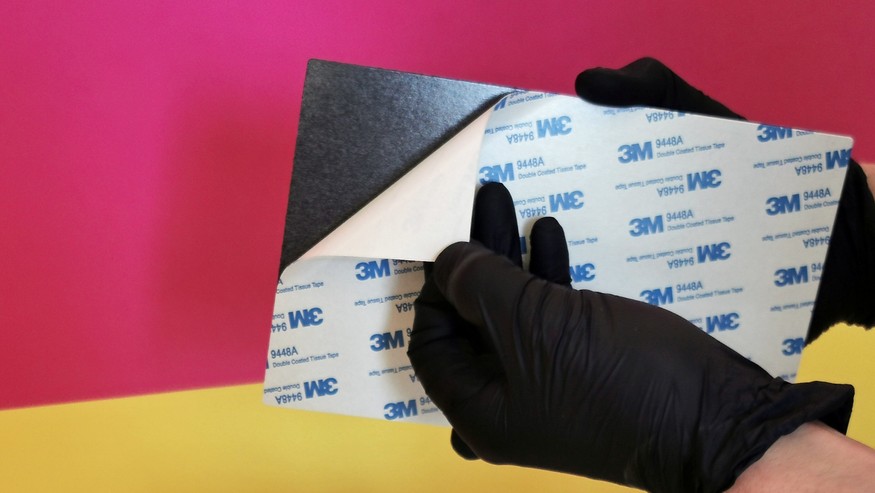

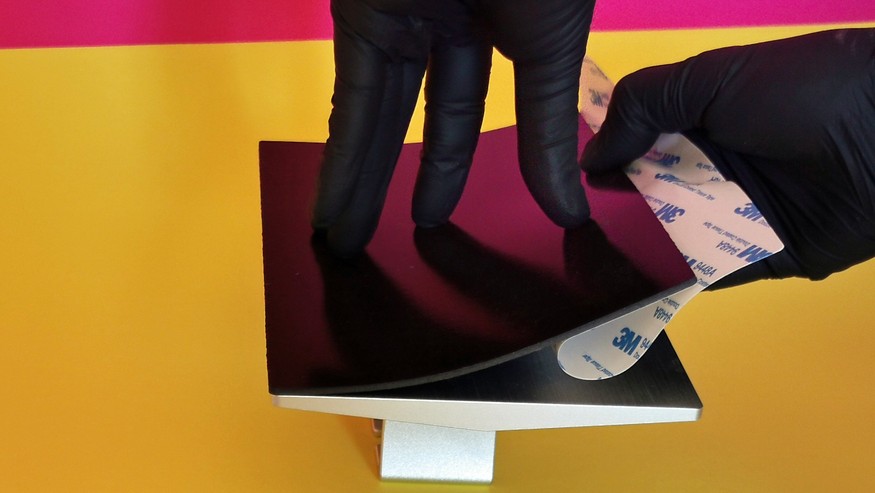

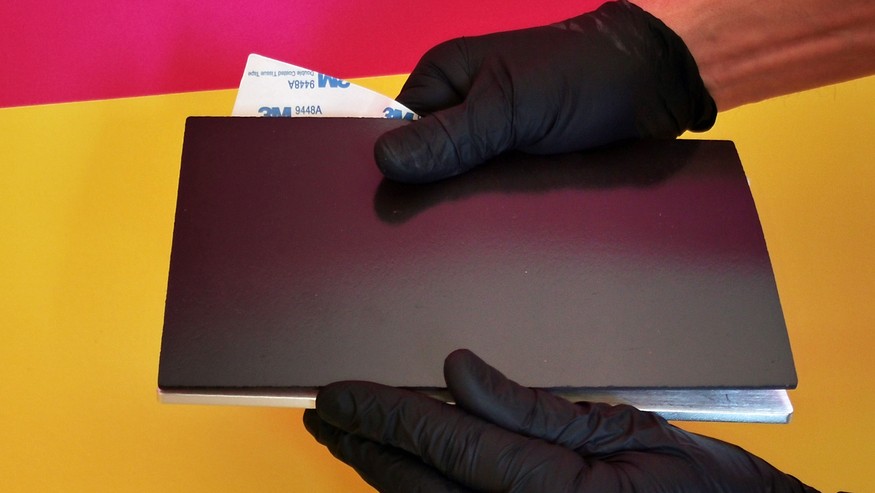

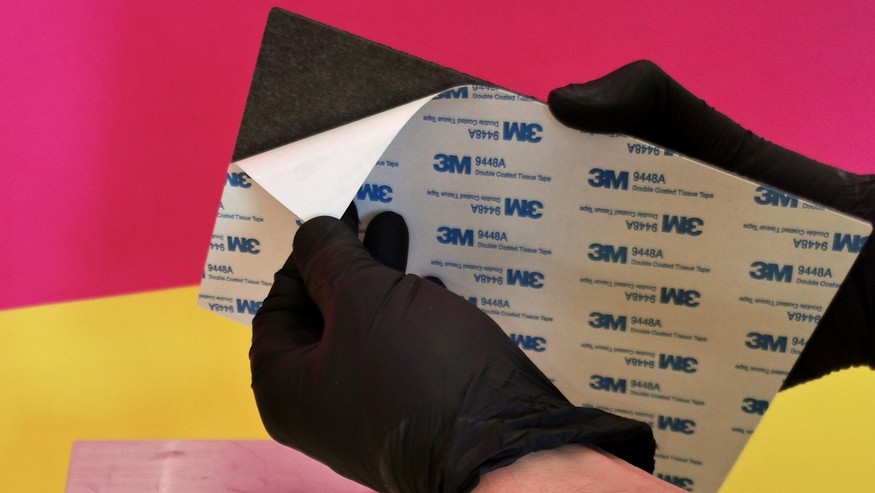

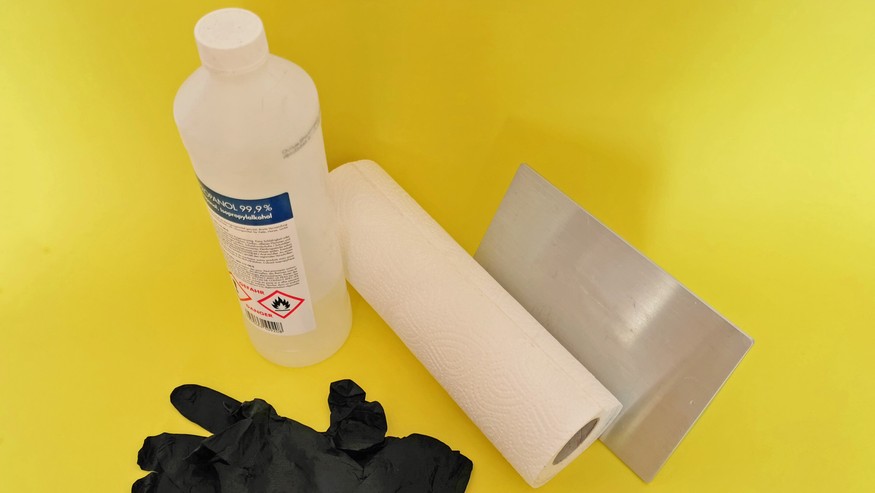

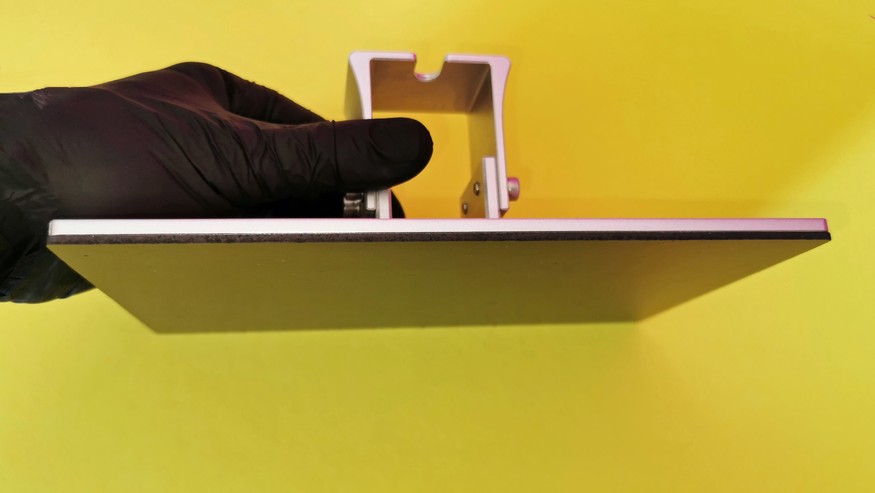

La première chose à faire est de nettoyer soigneusement la plaque d’impression originale. Nous les rinçons plusieurs fois avec de l’isopropanol et les séchons en les frottant avec du papier absorbant. Ensuite, nous attendons environ 10 minutes jusqu’à ce que les dernières traces d’alcool se soient évaporées. Maintenant, nous collons la plaque magnétique également flexible. Afin de ne pas altérer l’effet de la colle à tout moment en tapant avec les doigts gras, nous utilisons des gants jetables. L’application exacte et plane du tapis exige un sens des proportions et un instinct sûr, du moins lorsque le tapis doit être placé exactement au milieu.

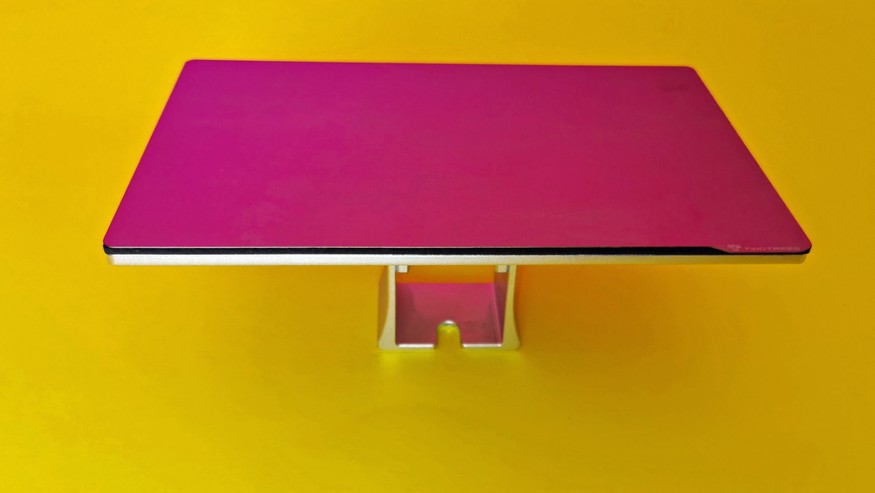

Ensuite, nous suivons les conseils de divers forums et laissons la colle sécher pendant au moins 24, de préférence 48 heures avant de poursuivre. Après le temps de séchage et la fixation de la plaque d’acier magnétique, la plate-forme d’impression est enfin prête à être utilisée.

L’étape suivante est logique, mais une note sous forme d’instructions aurait dû être fournie ici au plus tard afin d’éviter les erreurs et les dommages à l’imprimante.

En fixant l’aimant et la plaque d’acier, la plate-forme d’impression est plus épaisse de quelques millimètres et doit être remise à niveau. Si cela n’est pas fait, le point zéro de l’axe z n’est pas correct et la plate-forme d’impression se cabosserait et endommagerait ou même détruirait l’écran monochrome lorsqu’elle serait abaissée.

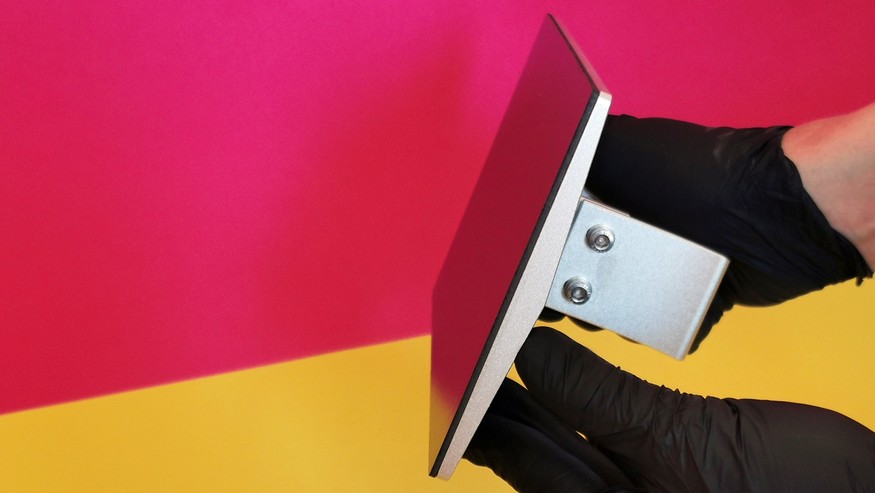

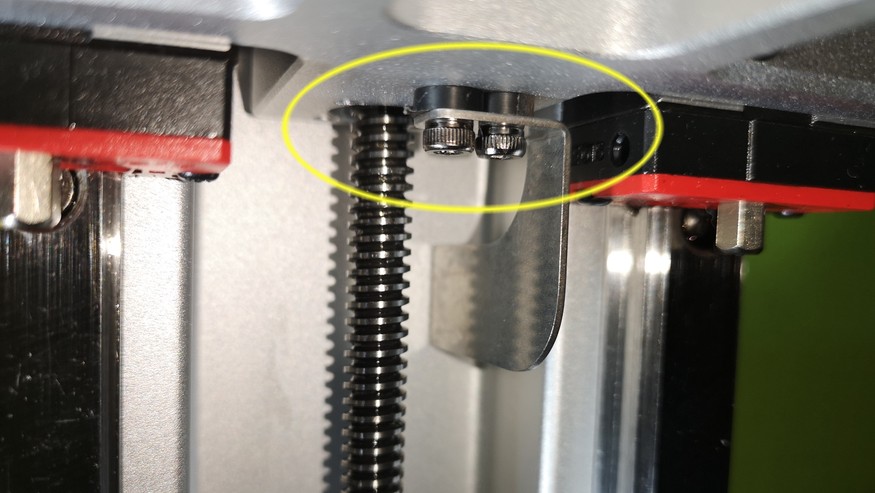

Le processus de mise à niveau ne diffère pas de l’approche conventionnelle, mais vous devez regarder attentivement et être prudent. La hauteur des tampons d’impression flexibles, y compris le tapis magnétique, diffère d’un fabricant à l’autre et il peut arriver que les trous allongés du tampon d’impression ne soient pas suffisants pour compenser la différence de hauteur qui s’est créée. Pour savoir si c’est le cas, nous retirons d’abord le réservoir de résine et abaissons l’axe z à zéro sans que la plate-forme d’impression soit montée. Nous essayons ensuite de faire glisser la plate-forme d’impression, y compris le tapis magnétique et la plaque d’acier, sur le support approprié. Si cela fonctionne, le processus normal de mise à niveau sera effectué à ce stade.

Vient maintenant l’alignement classique avec une feuille de papier. Pour ce faire, nous plaçons une feuille entre la plate-forme d’impression (y compris le tirage) et l’écran. Ensuite, nous appuyons la plate-forme d’impression de manière régulière sur l’unité d’exposition et nous serrons les quatre vis de mise à niveau. Enfin, le point zéro est enregistré dans l’imprimante et la première impression peut commencer.

test pratique

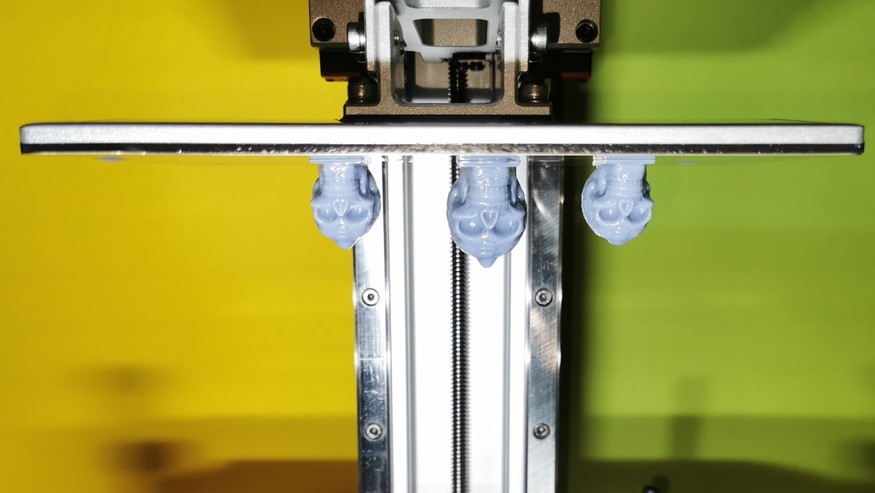

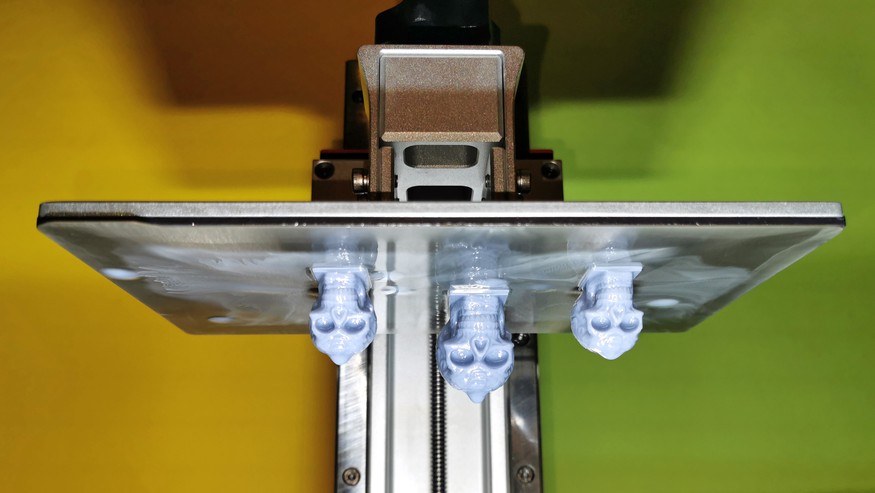

Pour nous, le système fonctionne exactement comme nous l’avions imaginé. La surface adhésive du tampon magnétique tient de manière fiable malgré le bain de résine et la plaque d’acier est également bien fixée, sans se desserrer ni se déplacer.

Il faut dire que nous n’avons imprimé jusqu’à présent que des pièces de petite ou moyenne taille sur la plaque d’acier. Dans le cas d’objets très grands qui utilisent pleinement l’espace d’installation de la Mono X, le poids peut entraîner des problèmes d’adhérence entre la plaque magnétique et la tôle d’acier. En cas de doute, les pinces du lit d’impression, telles que nous les connaissons pour l’impression FDM, sont utiles ici. Afin de garantir une adhésion aussi permanente et fiable que possible, nous recommandons toujours un nettoyage approfondi. Ce n’est que si les résidus de résine sont éliminés avant de détacher la plaque d’acier qu’ils ne s’interposeront pas entre la tôle et le support magnétique. Si vous n’y adhérez pas, vous risquez une mauvaise adhérence – surtout dans les coins.

Nous n’avons aucun problème d’adhérence entre le support magnétique et la plate-forme d’impression proprement dite. Notre tapis est extrêmement serré. Nous ne pouvons pas répondre si c’est le cas pour tous les fabricants. Mais d’après les recherches, les éditions bon marché sans nom tiennent également la route de manière fiable, du moins si vous travaillez correctement lorsque vous les collez.

Prix

Les tirages sont disponibles pour des prix compris entre 10 et 30 euros. Lors de l’achat, vous devez prêter attention aux spécifications de taille afin d’obtenir un tapis qui s’adapte parfaitement à votre imprimante. De notre point de vue, le prix est tout à fait justifié. Si vous regardez les coûts de la résine, nous avons déjà encouru des coûts nettement plus élevés en raison de dommages lors du détachement des modèles d’impression.

Une poignée de tirages sont indiqués dans la comparaison des prix. Si vous suivez les offres, il y a généralement plusieurs tailles à choisir. Si vous ne trouvez pas ce que vous cherchez ici, vous devriez chercher des offres sur Amazon , par exemple. La plaque d’acier Two Trees utilisée dans le test est également disponible chez Banggood, par exemple.

Conclusion

De notre point de vue, les tampons d’impression magnétiques pour imprimantes SLA sont un accessoire indispensable pour tous ceux qui ont eu des problèmes à résoudre des objets à imprimer. Les coûts raisonnables sont pleinement justifiés en termes de confort.

Dans les différents commentaires des clients, on constate que les différents fabricants se distinguent principalement par le prix, l’épaisseur du tapis magnétique et l’étendue de la documentation. Des problèmes d’adhérence de l’adhésif ont été signalés tant pour les modèles coûteux que pour les modèles bon marché. L’expérience a montré que ces problèmes sont généralement dus à un nettoyage insuffisant et à des temps de séchage trop courts. Il faut donc prendre son temps et travailler soigneusement lors de l’installation. Ceci est particulièrement vrai pour le processus de mise à niveau.

Seuls ceux qui impriment des objets très grands et lourds pourraient avoir des problèmes dans la pratique. Mais même dans ce cas, nous ferions un essai en raison du faible coût d’acquisition ; en cas de doute, les pinces aident à fixer la plaque d’acier.

Nous avons résumé les accessoires les plus importants pour les imprimantes SLA dans un guide séparé. Si vous souhaitez éviter tout désordre inutile lors du rinçage et du post-traitement des impressions en résine, nous vous invitons à lire notre test de l’UW-01 de Creality ou les conseils d’achat associés au sujet des stations de lavage et de traitement.
